氣動活塞快速切斷蝶閥的設計

日期: 23-06-08 閱讀次數:

氣動活塞快速切斷蝶閥的設計

在工業自動化控制系統中,氣動活塞直行程機構與快速切斷閥相結合的氣動快速切緊急切斷閥廣泛應用于各種液體或氣體介質的緊急切斷。但當氣源信號或電信號出現故障,或執行機構主要部件損壞時,可將自動操作改為手動操作,并利用手輪機構繼續維持切斷閥的切斷功能。

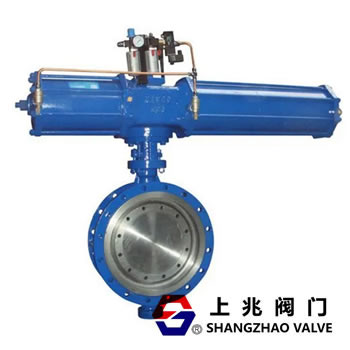

由于切斷閥用于切斷介質,要求執行機構的輸出力大,相應的手輪機構的輸出力也要求大,常用的頂部手輪機構不能滿足這一點,所以氣動活塞直行程機構的手輪機構設計為側裝式,如圖1所示。
手輪機構采用兩個傳動副,分別由蝸輪蝸桿組成。當轉動手輪時,蝸桿蝸輪帶動絲桿和推桿上下運動,實現閥門的開啟或關閉。在蝸輪蝸桿傳動中,蝸桿采用阿基米德螺旋圓柱ZA型,螺旋方向為右,齒廓角為20°。
由于滑動速度小于8m/s,蝸桿材料為45鋼,調質后硬度為220 ~ 256 HB,蝸輪材料為ZQAl9-4。根據作動器的結構尺寸,選取中心距a = 100mm,蝸桿頭數z 1 = 4,蝸桿特性系數q = 9,螺旋角。
γ= 23° 57′45″,蝸桿蝸輪模數m = 5,蝸輪齒數z2 = 2 a/ m- q = 31,傳動比i = z2/ z1 = 7175,滿足要求。
由于手輪機構屬于傳遞運動和動力的傳動裝置,螺桿采用梯形螺紋,螺紋的方向是根據手輪順時針旋轉關閉閥門,逆時針旋轉打開閥門的規律。確保梯形螺紋的螺旋方向是左旋的。
在動力傳輸中,鍵用于防止螺桿在蝸輪中旋轉。由于密封的需要,推桿的表面精度要求較高。為了防止與螺桿的傳動損壞,傳動力從螺桿傳遞到具有錐面結構的推桿。氣動活塞執行機構的手輪機構設計合理,效率高。用更小的力,操作員可以輸出更大的執行力。這種手輪機構還可以方便地應用于輸出力較大的薄膜執行器,可以廣泛應用于需要切割的工業自動控制系統中。
