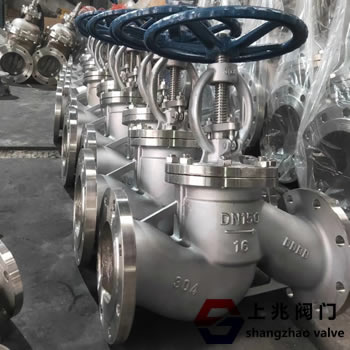

J41W-16P-200_法蘭不銹鋼截止閥
日期： 21-07-17 閱讀次數：
J41W-16P-200_法蘭不銹鋼截止閥是一種強制密封的閥門，所以當閥門關閉時，必須對閥瓣施加壓力，迫使密封面不泄漏。
當介質從閥瓣下方進入閥門時，操作力需要克服的阻力是閥桿與填料之間的摩擦力和介質壓力產生的推力。關閉閥門的力大于打開閥門的力，所以閥桿
閥門的直徑要大，否則閥桿會彎曲失效。
近年來，自密封閥門出現以來，截止閥的介質流動方向已經從閥瓣上方進入閥腔。此時，在介質壓力的作用下，關閥的力小，而開閥的力大。
直徑可以相應減小。
同時在介質的作用下，這種類型的閥門也是比較嚴密的。
我國閥門三化規定截止閥的流向?yàn)樽陨隙隆?nbsp;
此閥應水平安裝
截止閥開啟時，閥瓣開啟高度為公稱通徑的25-30，流量已達到最大值，說明閥門已達到全開位置。
因此，截止閥的全開位置應由閥瓣的行程來決定。
J41W-16P-200_法蘭不銹鋼截止閥的工作原理：
截止閥也叫截止門，是應用最廣泛的閥門。之所以流行，是因?yàn)閱㈤]過程中密封面之間的摩擦力小，比較耐用，開啟高度不大，制造容易，維修
方便，不僅適用于中低壓，也適用于高壓。
截止閥的關閉原理是依靠閥桿的壓力使閥瓣的密封面和密封面閥座緊密配合，防止介質流動。
截止閥只允許介質單向流動，安裝時是定向的。
截止閥的結構長度比閘閥長。同時流體阻力大，長期運行時密封可靠性不強。
2。根據截止閥閥桿上螺紋的位置，可分為：
1 上螺紋閥桿截止閥：截止閥閥桿的螺紋在閥桿的外側閥體。
優點是閥桿不受介質腐蝕，潤滑方便。這種結構比較常見。
2 下層線程
閥桿截止閥：截止閥閥桿的螺紋在閥體內。
這種結構的閥桿螺紋與介質直接接觸，易腐蝕，不能潤滑。
這種結構用在小口徑和低溫的地方。
截止閥國內廠家很多，大部分連接尺寸不統一。
J41W-16P-200_法蘭不銹鋼截止閥主要分為以下幾類：
1 以JB/T2203-1999截止閥結構長度為主的通用型。
目前國內大部分安全閥廠家都是按照這個標準設計生產的。
但是這個標準并不完善，規范也不完整。單閘閥最大公稱通徑為DN1200，雙閘閥最大公稱通徑為DN1500。
根據廠家生產的截止閥規格及掌握的資料，目前角型截止閥公稱通徑小至DN15，Z型截止閥公稱通徑為型直通式截止閥達到DN2000。
經過調研，各個廠家的連接尺寸并不統一，比如DN150Z直通截止閥。為了有統一的標準，用戶在選擇安裝時可以互換相同的規格，建議中國通用機械研究所修改JB/T2203-1999截止閥的結構長度。
建議設計院和用戶按標準選擇，截止閥廠家按標準設計制造。
J41W-16P-200_法蘭不銹鋼截止閥具有以下優點：
1。結構簡單，制造維修方便。
2．工作行程小，啟閉時間短。
3.密封性能好，密封面摩擦小，使用壽命長。
截止閥的缺點如下：
1．流體阻力大，啟閉所需力大。
2。不適用于含顆粒、高粘度、易結焦的介質。
3.調節性能差。
